集積回路（IC）の重要性

集積回路（IC）は、高度な製造プロセスによってトランジスタ、抵抗器、コンデンサなどの部品を微小な半導体チップ上に集積したマイクロエレクトロニクスデバイスです。この技術革新はエレクトロニクスに革命をもたらし、小型化、低消費電力化、そしてインテリジェントな機能を実現しました。TUOGEEは、ICとPCB設計の相乗効果に特化し、チップから回路基板まで、トータルソリューションを提供しています。

ICを選ぶ理由とは？

• サイズは数千分の1に縮小され、重量も大幅に軽量化されました。
• 信頼性が向上し、故障率が90%以上削減されました。
• 消費電力の低減、従来回路と比較して効率が50%以上向上
• コスト効率の良い生産方式で、大量生産に最適です。

無料のIC統合設計ソリューションを入手しよう →

集積回路（IC）カテゴリ

1. 機能構造の分類

• アナログIC ：音声増幅、センサーなどのための連続信号を処理します。
• デジタルIC ：離散信号を処理し、CPUとメモリの中核を形成する。
• ミックスドシグナルIC ：AD/DAコンバータのように、両方を組み合わせたもの

2. 統合レベル

TUOGEEのエンジニアリングチームは、SSIC（小型IC）からGSIC（ギガスケールIC）まで、お客様のニーズに最適なICを選定するお手伝いをいたします。

TUOGEEのワンストップPCBソリューション

17年にわたるプリント基板製造の専門知識を持つTUOGEEは、以下のサービスを提供しています。

コアサービス：

• HDI基板：3mil/3milの線幅/線間隔
• 高周波・高速ボード：5G/6G通信に最適
• フレキシブル・リジッドボード：複雑なデバイスに最適
• 厚銅板：高電流用途に対応（最大20オンス）

品質保証：

• UL認証、ISO9001準拠
• 100%飛行プローブテスト
• IPC-A-600 クラス2/3規格
• 高度なAOI検査

プリント基板製造の見積もりを即座に入手 →

グローバル企業がTUOGEEを選ぶ理由とは？

1. サプライチェーンの利点：
• TIやNXPといったトップブランドとの提携
• BOMコスト最適化により、部品コストを約15%削減。
• 安定供給のためのグローバル調達ネットワーク
2. テクニカルサポート：
• 1時間以内の迅速な見積もり
• 4時間のエンジニアリング評価
• 24時間年中無休の多言語カスタマーサービス
• 無料DFM分析
3. 迅速な対応：
• 最短24時間でプロトタイプを作成
• 少量の注文は5～7日でお届けします。
• 定時配送のための信頼できる物流

「TUOGEEのおかげで、当社の製品発売が加速しました。彼らのエンジニアリングチームによる最適化により、PCBコストを22%削減できました。」 — 国際的な医療機器メーカーの顧客

ICから最終製品まで

1. デザインコンサルティング：
• 無料デザインレビュー
• 信号完全性解析
• 熱管理の最適化
2. 製造：
• 高精度多層基板（最大40層）
• 01005 超小型部品アセンブリ
• 3D SPIはんだペースト検査
3. 試験と認証：
• 機能テスト（FCT）
• 環境ストレススクリーニング（ESS）
• CE/FCC準拠

お客様に最適なICソリューションをご提供します

必要なもの：

• 複雑なIC集積化のためのプリント基板
• 高周波・高速設計のサポート
• 少量生産向けの迅速なプロトタイピング
• 量産最適化

TUOGEEの専門チームは、以下の事項についてサポートする準備ができています。
✓無料の技術評価
✓コスト削減ソリューション
✓短納期プロトタイピング
✓大量生産サポート

期間限定オファー：最初の20件のお問い合わせには、無料のDFM分析と100ドルの新規顧客割引をプレゼント！

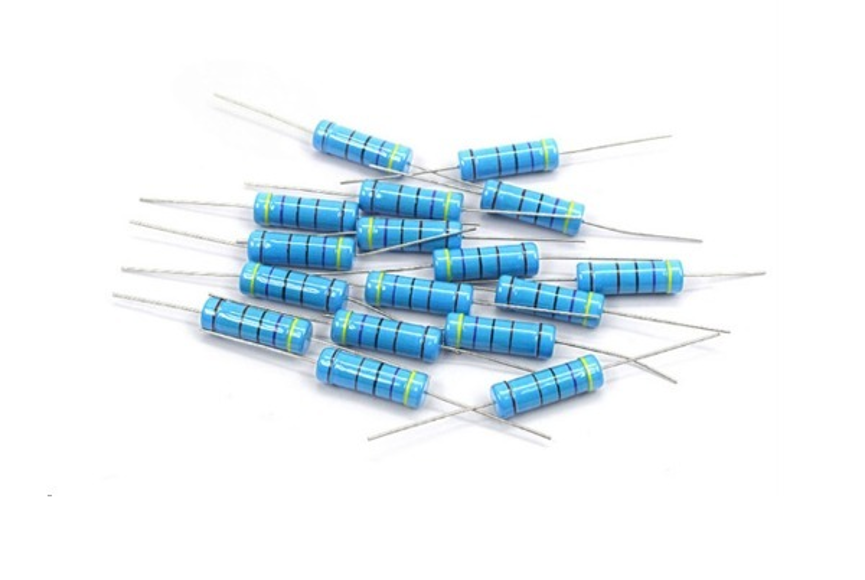

抵抗器の定義と機能

抵抗器は電子機器の基本的な構成要素であり、回路内の電流を制御または制限するために広く使用されています。抵抗器の抵抗値は、電流の流れをどの程度妨げるかを決定します。オームの法則（V=IR）によれば、抵抗値が高いほど、一定の電圧で流れる電流は小さくなります。ここで、Vは電圧、Iは電流、Rは抵抗です。

電子回路設計において、抵抗器は最も基本的な受動部品の一つであり、その性能はシステム全体の安定性と信頼性に直接影響を与えます。17年の専門経験を持つプリント基板製造のスペシャリストであるTUOGEEは、様々な抵抗器の特性と用途を深く理解しており、部品選定から組み立てまで、お客様に包括的なソリューションを提供します。

包括的な抵抗器製品ポートフォリオ

TUOGEEの抵抗器在庫は、さまざまな用途における厳しい要件を満たすために、主要なすべてのタイプを網羅しています。

高精度金属皮膜抵抗器シリーズ

高度な真空蒸着技術を用いて製造されており、許容誤差は±0.1%、温度係数は25ppm/℃と非常に低くなっています。特に、卓越した安定性が求められる医療機器や精密機器に最適です。当社の金属皮膜抵抗器は、長期的な信頼性を確保するため、100%の経年劣化試験を実施しています。

高出力巻線抵抗器ソリューション

5Wから300Wまでの定格電力に対応し、特殊合金抵抗線とセラミックコアを採用することで優れた高温性能を実現しています。産業用周波数変換器や電力システムに広く採用され、平均故障間隔（MTBF）は10万時間以上を達成しています。

表面実装抵抗器（SMD）シリーズ全種類

0201から2512までの全サイズに対応し、厚膜タイプと薄膜タイプをご用意しています。当社のSMD抵抗器は革新的な端子構造を採用しており、はんだ付け信頼性を業界標準より30%向上させているため、車載エレクトロニクスなどの高振動環境に最適です。

カスタム特殊抵抗器サービス

• 非磁性抵抗器：残留磁気が0.01mT未満の特殊材料システムで、MRIシステムなどの医療画像機器の厳しい要件を満たします。
• 高電圧抵抗器：X線装置などの特殊機器向けに最大50kVの動作電圧に対応

• サージ耐性抵抗器：パルス耐性は標準製品の5倍

業界標準を超える品質保証システム

TUOGEEは包括的な品質管理システムを導入しています。

原材料管理

VishayやYageoといった一流サプライヤーとの直接提携により、以下のメリットを実現しています。

• 電気パラメータの完全検査
• はんだ付け性試験
• 微細構造解析

先進的な製造プロセス

• 日本製高精度実装装置（精度±25μm）
• 窒素保護リフローはんだ付け（酸化率＜0.1％）
• 100%自動光学検査（AOI）カバレッジ

厳格な信頼性試験

• 温度サイクル試験（-55℃～+125℃）100サイクル
• 85℃/85%RHの湿熱試験を1000時間実施
• 機械振動試験（20G）

顧客向け付加価値サービス

テクニカルサポートチーム

10年以上の経験を持つFAEエンジニアが以下のサービスを提供します。

• 回路設計の最適化
• 熱解析シミュレーション
• 故障モード解析

迅速対応メカニズム

• サンプルは24時間以内にお届けします。
• 少量注文は5日でお届けします
• 緊急命令優先チャネル

コスト最適化ソリューション

を通して：

• 代替部品の評価
• プロセス簡素化に関する推奨事項
• 大量購入割引

産業応用事例

5G通信基地局
独自開発の低寄生インダクタンス抵抗アレイにより、信号の完全性が40%向上し、ミリ波基地局のRFモジュールへの適用に成功した。

新エネルギー車
AEC-Q200認証に適合した、125℃までの高温に対応する車載グレード抵抗器ソリューションを開発し、BMSシステム向けに量産化しました。

医療機器
国際的なCT装置ブランド向けに非磁性抵抗器ソリューションを提供し、FDA認証取得を支援した。

TUOGEEを選ぶ理由とは？

プロフェッショナルなPCB製造サービスプロバイダーであるTUOGEEは、深い技術理解、厳格な品質管理システム、そして豊富なアプリケーション経験に基づき、真に信頼性の高い抵抗器ソリューションを提供します。標準製品から特別なカスタム要件まで、あらゆるニーズにプロフェッショナルな姿勢と効率的なサービスで対応いたします。TUOGEEを選ぶことは、安心を選ぶことと同じです。

プロフェッショナル向け水晶発振器の調達

電子機器製造分野において、正確なクロック信号は製品の信頼性を左右する重要な要素です。TUOGEEは17年の業界経験を持ち、高品質な水晶発振器の調達から基板の製造・組立まで、エンドツーエンドのサービスを提供するワンストップPCBソリューションプロバイダーです。

TUOGEEの水晶発振器調達サービスを選ぶ理由とは？

当社は、以下を含む世界トップクラスのブランドと緊密なパートナーシップを維持しています。

• 村田製作所 – 業界をリードする電子部品メーカー
• エプソン – 高精度水晶発振器のエキスパート
• 京セラ – 高級水晶部品サプライヤー
• ベクトロン – 周波数制御ソリューションのスペシャリスト

当社の強み：
正規代理店からの直接仕入れにより、確かな品質を保証します。
1時間以内に正確な見積もりを提供
専門的なBOMコスト最適化アドバイス
24時間365日対応の迅速対応システム

「TUOGEEの調達チームのおかげで、重要な水晶発振器の品質安定性を維持しながら、部品コストを30%削減することができました。」— IoTデバイスメーカーからのフィードバック

水晶発振器の総合ソリューション

お客様のアプリケーションがどのような精度を必要としようとも、当社はそれに合ったソリューションを提供します。

当社のエンジニアは、お客様の用途、環境条件、および性能要件に基づいて、最適な水晶発振器ソリューションをご提案いたします。

発振器の選定については専門家にご相談ください

シームレスなPCB製造と組立の統合

TUOGEEは単なる部品サプライヤーではなく、フルサービスの電子機器製造パートナーです。当社は以下のサービスを提供しています。

1. 設計最適化：適切な発振パッドレイアウトと熱設計を確保するために、PCB設計を見直してください。
2. 製造可能性分析：潜在的な問題を早期に特定し、高額な修正を回避する
3. 精密組立：高精度SMT装置で様々な発振器パッケージに対応
4. 包括的なテスト：周波数特性や信号完全性などの重要なパラメータを含む。

事例紹介：当社は医療機器メーカーのお客様に対し、TCXOの設置歩留まりを92%から99.8%に向上させる支援を行い、生産コストの大幅な削減を実現しました。

無料のDFM分析をご依頼ください

特別な要件に対応するカスタムソリューション

特殊な用途向けには、以下のサービスを提供しています。

• カスタム周波数および精度仕様
• 特別なパッケージデザイン
• 極限環境への適応ソリューション
• 低消費電力最適化設計

当社のエンジニアリングチームは、航空宇宙分野の顧客向けに高温対応OCXOソリューションを開発し、-55℃から125℃の温度範囲で±0.01ppmの安定性を維持しました。

カスタムサービスについて詳しくはこちら

グローバル企業がTUOGEEを選ぶ理由とは？
✔迅速な対応– 1時間以内の見積もり、4時間以内の技術サポート、24時間以内のプロトタイプ納品
✔コスト最適化– 規模の経済とプロセス最適化により15～30%のコスト削減を実現
✔品質保証– ISO9001認証取得済み、厳格な受入検査と工程管理を実施
✔エンドツーエンドサービス– コンセプトから量産までワンストップでサポート

「試作品から量産へのスムーズな移行は、製品の成功の鍵となります。TUOGEEのワンストップサービスのおかげで、私たちはコアデザインに集中でき、製造は信頼できる専門家に任せることができます。」— スマートハードウェアCEOの推薦文

よくある質問

Q：水晶発振器を調達する際に考慮すべき重要なパラメータは何ですか？
A：周波数、安定性、動作温度範囲、経年劣化率、負荷容量、パッケージサイズが最も重要です。当社のエンジニアがお客様の要件分析をお手伝いいたします。

Q：発振器と基板設計の互換性を確保するにはどうすればよいですか？
A：弊社では、お客様の設計ファイルをレビューし、最適化に関する提案を行う無料のDFMチェックを提供しています。

Q：少量注文でも競争力のある価格設定は可能ですか？
A：はい、規模の経済と効率的な在庫管理により、少量注文でも競争力のある価格をご提供できます。

今すぐプロジェクトを開始しましょう

必要なもの：

• 特定の発振器モデルの迅速な調達
• 既存の部品表コストの最適化
• 高精度なタイミングを必要とする新製品の開発
• 設計から量産への移行

TUOGEEのプロフェッショナルチームがお客様をサポートいたします。ご要望をお聞かせいただければ、ワンストップの電子機器製造の利便性をご体験いただけます！

急速に進化を続ける今日の電子機器業界において、マイクロコントローラ（MCU）はスマートデバイスの中核を成すものであり、高品質なプリント基板（PCB）アセンブリは安定した性能を保証します。 17年の業界経験を持つ大手PCBメーカーであるTUOGEEは、 MCUの調達からPCBアセンブリまでをワンストップで提供し、お客様のサプライチェーンリスクの低減、コストの最適化、市場投入までの時間短縮を支援します。

TUOGEE MCU調達

当社は世界トップクラスのMCUブランドと直接提携しており、純正部品の安定供給と競争力のある価格を実現しています。STM32 、ESP32、PIC、NXP、TI 、その他人気モデルなど、お客様が必要とするMCUの種類に関わらず、部品表（BOM）の完全なサポートと代替ソリューションを提供し、部品不足による生産遅延を防ぎます。

MCU調達の主な利点：

直接供給– STM、NXP、Microchip、TI、Renesas、およびその他の正規販売チャネルから供給され、偽造品のリスクを排除します。
部品表最適化– 専門チームが費用対効果の高い代替案を提供します
バッチトレーサビリティ– 厳格な品質管理により、信頼性の高い調達を保証します
陳腐化管理– 製造中止部品に関する早期警告とアップグレード推奨事項

高精度MCU基板アセンブリ

MCUの性能は、チップ自体だけでなく、PCB設計、はんだ付け工程、テストにも左右されます。TUOGEEの先進的なSMT生産ラインは、0.3mmファインピッチ実装、BGA X線検査、AOI/ICTテストに対応しており、MCU PCBアセンブリにおける高精度と高い信頼性を保証します。

MCU基板アセンブリの主な特徴：

高精度配置– QFP、LGA、BGA、およびその他の複雑なパッケージに対応
X線検査– 欠陥のないBGAはんだ付けを保証します
ファームウェアの事前プログラミング– MCUのフラッシュ書き込みにより追加手順を削減
包括的な検査– AOI、フライングプローブ、機能検査により欠陥を排除

ワンストップMCU + PCBソリューション

当社は単なるサプライヤーではなく、お客様の電子機器製造パートナーです。TUOGEEは、MCUの調達、PCBの製造、SMT実装をワンストップで提供することで、複数のベンダーとの調整を不要にし、リードタイムを短縮し、コストを削減します。

TUOGEEの競争優位性：

✔ 17年以上の専門知識– 家電、産業オートメーション、医療、自動車など、世界中のクライアントにサービスを提供
✔エンドツーエンドの管理– BOMからPCBAまで、100%社内生産により品質を保証します
✔短納期– 柔軟な需要に対応するため、試作品製作と量産をサポート
✔グローバルサプライチェーン– 安定した調達を実現する一流部品サプライヤーとのパートナーシップ

アプリケーション

TUOGEEを選ぶ理由とは？

TUOGEEは、高度な製造設備、厳格な品質管理、そしてグローバルなサプライチェーンを活用し、高信頼性かつコスト効率の高いMCU調達およびPCB組立サービスを提供しています。試作段階から量産段階まで、製品開発の加速とサプライチェーンリスクの軽減を支援します。

MCU調達およびPCBアセンブリの見積もりについては、今すぐお問い合わせください！

今日の電子製品設計において、4層1.6mm厚のプリント基板は多くのエンジニアにとって好ましいソリューションとなっています。この構造は、複雑さ、コスト、性能のバランスが完璧であり、中程度の複雑さの回路設計に特に適しています。

4層1.6mm基板の標準積層構造

標準的な4層1.6mm厚のプリント基板は、一般的に「信号層／グランド層／電源層／信号層」という古典的な構成を採用し、以下のような配置になっています。

1. 最上層（L1） ：信号層（外側）、部品配置および高速信号ルーティング用
2. 内部層1（L2） ：グランドプレーン（GND）、低インピーダンスの帰還経路を提供する
3. 内部層2（L3） ：電源プレーン（VCC）、電力分配用

4. 最下層（L4） ：信号層（外側）、補助配線および部品配置用




この構造では、プリプレグ（PP、一般的には2116タイプ、厚さ約0.12mm）を用いて層を積層し、総厚1.6mmの完成板を形成します。材料の厚さ分布の典型的な例は以下のとおりです。

業界標準としての1.6mm厚の歴史的起源

プリント基板の厚さが1.6mm（約63ミル）という業界標準になったのは偶然ではなく、深い歴史的背景がある。真空管時代には、フェノール樹脂積層板は通常1/16インチ（約1.6mm）の厚さで製造され、それに適合するコネクタやその他の部品がこの仕様に合わせて設計され、徐々に完全な産業チェーン標準が形成されていった。

技術の進歩に伴い、プリント基板の厚さは0.4～3.0mm、あるいはそれ以上に拡大しているものの、1.6mmは優れた機械的強度、製造の容易さ、そしてコスト効率の良さから、ほとんどの電子製品において依然として標準的な厚さとして採用されている。特に4層基板においては、1.6mmの厚さは理想的な層間絶縁性と構造的安定性を提供する。

4層1.6mm基板の設計における重要な考慮事項

インピーダンス制御と信号完全性

高速回路設計において、インピーダンス制御は非常に重要です。4層1.6mm厚のPCBは、専用のグランド層と電源層を通して信号用の明確な基準面を提供し、インピーダンス整合設計を大幅に簡素化します。代表的な設計値は以下のとおりです。

• シングルエンド信号：50Ω±10%
• 差動ペア：100Ω±10%

配線幅（例えば0.195mm）、間隔、誘電体厚さを精密に制御することで、エンジニアは目標とするインピーダンス値を容易に達成できます。TUOGEEのエンジニアリングチームはインピーダンス制御において豊富な経験を有しており、お客様の設計に関する専門的なアドバイスを提供いたします。

電力分配およびデカップリング設計

専用電源レイヤーの利点は以下のとおりです。

• 電力インピーダンスが低いほど電圧降下が低減される
• 均一な電力配分を提供する
• デカップリングコンデンサの配置を容易にする

低インピーダンスの電源分配ネットワーク（PDN）を形成するために、適切な値のデカップリングコンデンサを電源ピンの近くに配置することをお勧めします。

電磁両立性（EMC）の最適化

4層1.6mm基板の積層構造は、当然ながら優れたEMC性能を発揮します。

• 地表層は電磁波シールドを提供する
• ループ面積を小さくすると放射線が低減する
• プリプレグの厚さを調整することで、さらに遮蔽効果を最適化できる。

材料選定と性能パラメータ

コア材オプション

1. FR-4 ：最も一般的に使用されている基板で、優れた機械的強度と電気的性能を備え、コスト効率にも優れています。
2. 高周波ラミネート：より安定した誘電率を持ち、GHzレベルの高周波アプリケーションに適しています。
3. 金属コア基板：優れた熱特性を持ち、高出力用途に最適
4. セラミック基板：超高周波および高温用途に最適な選択肢

主要性能パラメータ

• 密度：1.05～1.2g/cm³（240×420mmの板材は約100g）
• 銅の厚さ：通常は1オンス（35μm）、高電流領域では2～3オンスまで厚くなる場合があります。
• 耐熱性：一般的なFR-4のTg値は130～180℃、高温モデルは200℃を超えることも可能です。
• ソルダーマスク：液体エポキシまたはポリマー、通常15～25μmの厚さ

厚さの異なる4層基板の比較と応用

1.6mmが業界標準だが、他の厚さにもそれぞれ適用可能な場面がある。

非標準の厚さ（例えば0.8mmや2.0mm）は追加費用が発生する可能性があり、設計段階で十分に検討する必要があることに留意すべきである。

製造工程と品質管理ポイント

4層1.6mm基板の製造工程は以下のとおりです。

1. 内層パターン転写およびエッチング
2. ラミネート加工（180～200℃、高圧）
3. 穴あけ加工（機械式またはレーザー式）
4. 穴あけ加工（無電解銅めっき）
5. 外層パターン転写
6. ソルダーマスクと表面仕上げ
7. 電気試験および最終検査

TUOGEEは、高度なAOI（自動光学検査）とフライングプローブテストを採用し、各PCBの品質を保証しています。インピーダンス制御精度は±7%に達し、業界標準の±10%をはるかに上回っています。

よくある質問

Q：なぜほとんどのインターフェース規格は1.6mmの厚さに対応しているのですか？
A：これは歴史的に形成された業界標準です。初期のコネクタは1/16インチ（約1.6mm）用に設計され、それに合わせて関連産業が発展しました。

Q：4層1.6mm厚のプリント基板は、両面基板と比べてどれくらい高価ですか？
A：通常、両面基板の1.5～2倍のコストがかかりますが、設計の最適化（標準スタックアップなど）と量産により、TUOGEEは非常に競争力のある価格を提供できます。

Q：私のプロジェクトに必要な厚さが1.6mmなのか、それとも他の厚さなのかを判断するにはどうすればよいですか？
A：機械的強度要件、コネクタの互換性、熱要件、予算などの要素を考慮してください。TUOGEEのエンジニアが無料で評価を提供いたします。

プロフェッショナルなプリント基板製造サービスを選ぶ際の推奨事項

プリント基板メーカーを選ぶ際には、以下の点に注意してください。

• 積層プロセスの精度（インピーダンス制御に影響する）
• 材料認証（UL、RoHSなど）
• 品質管理システム
• 技術サポート機能

TUOGEEは、プロのプリント基板メーカーとして17年の実績を持ち、4層基板の製造において設計サポートから量産まで包括的なサービスを提供しています。当社は厚さ1.6mmのプリント基板の精密製造を専門とし、業界最高水準のインピーダンス制御精度を実現しています。

今すぐカスタムPCBソリューションを手に入れましょう！
TUOGEEエンジニアーズへのお問い合わせ｜オンライン見積もりシステム

標準的な1.6mm厚の4層基板が必要な場合でも、カスタム厚が必要な場合でも、TUOGEEは高品質で信頼性の高い製品を提供し、お客様の電子プロジェクトの成功を支援します。

6層基板入門

6層基板は、導電性銅箔と絶縁材料を交互に6層積層した多層プリント基板です。この革新的な設計は驚くべきものです。精密な内部層間接続技術により複雑な回路の構築が可能となり、高性能電子機器に最適です。信号層、電源層、グランド層から構成され、信号の完全性と電磁両立性が最適化されるように配置されています。

6層基板は実に素晴らしい！4層基板よりも配線スペースが広く、ノイズ抑制性能も優れています。そのため、高速デジタル回路、RF通信、その他の用途に最適です。
TUOGEEは、高度なマイクロビア技術と精密なラミネーションプロセスを採用することで、6層基板の高い信頼性と安定性を確保しています。

6層基板の利点

TUOGEEの6層基板は、伝送損失をさらに低減するために最適化された積層構造設計を採用しており、5GおよびAIアプリケーションの厳しい要件を満たしています。

一般的な材料と特性

FR-4エポキシ樹脂：コスト効率が高く、ほとんどの民生用電子機器に適しており、130～140℃の温度に耐えることができます。
高周波材料（例：Rogers RO4350B） ：誘電損失が低く、5G基地局やレーダーシステムに最適です。
高TG材料（TG170以上） ：耐熱性に優れ、自動車および産業用制御システムに最適です。
金属芯（アルミニウム） ：優れた熱伝導性を持ち、LED照明や電源モジュールに使用されます。

TUOGEEは、お客様の性能要件に正確に適合するよう、材料の完全なカスタマイズを提供します。

主要製造プロセス

1. レーザー穴あけ：UVレーザーは、±10μmの精度で50～100μmのマイクロビアを作成します。
2. 充填とめっきによる：パルスめっきにより銅の厚みが均一になり、空隙がなくなります
3. 積層制御：真空プレスにより剥離を防ぎ、Z軸方向の膨張は3%未満に抑えられます。
4. インピーダンス制御：高速信号の完全性を確保するための±5%の許容範囲
5. 表面仕上げ：ENIG、浸漬銀メッキ、OSPなど、複数のオプションをご用意しています。

TUOGEEは、完全自動化された生産ラインを備えたクラス10000のクリーンルームを運用し、99.2%以上の歩留まり率を達成しています。

主な応用分野

• 通信機器：5G基地局用RF回路／光モジュール
• 自動車用電子機器：ADAS制御ユニット、インフォテインメントシステム
• 産業用制御機器：PLCメインボード、サーボドライブ
• 医療機器：医用画像処理装置
• 家電製品：ハイエンドルーター、ゲーム機

TUOGEEは、年間生産能力50万㎡以上で、500社以上のグローバル顧客に6層基板ソリューションを提供してきました。

よくある問題と解決策

問題1：レイヤーのずれ
▶解決策：X線穿孔位置決めシステムにより±25μmの位置決め精度を実現

問題2：高周波信号の損失
▶解決策：ハイブリッド積層設計を採用した超薄型銅（RTF/VLP）

問題3：はんだ付け後の剥離
▶解決策：プレベーキング＋高TG材料により、耐熱サイクル性が3倍向上

問題4：インピーダンスの不一致
▶解決策：リアルタイム誘電率モニタリング＋適応型補償アルゴリズム

TUOGEEは、設計から量産まで、エンドツーエンドの技術サポートを提供します。

TUOGEEについて

TUOGEEは、プレミアムPCBメーカーとして、6層以上の基板に関する専門知識を有しており、以下の特長を備えています。

• ドイツ製LPKFレーザードリルシステム
• イスラエルのOrbotech社製AOI検査装置
• アメリカ製MKSインピーダンステスター
• IATF16949/ISO13485認証

カスタマイズされた6層基板ソリューションについては、今すぐ当社のエンジニアにお問い合わせください！
