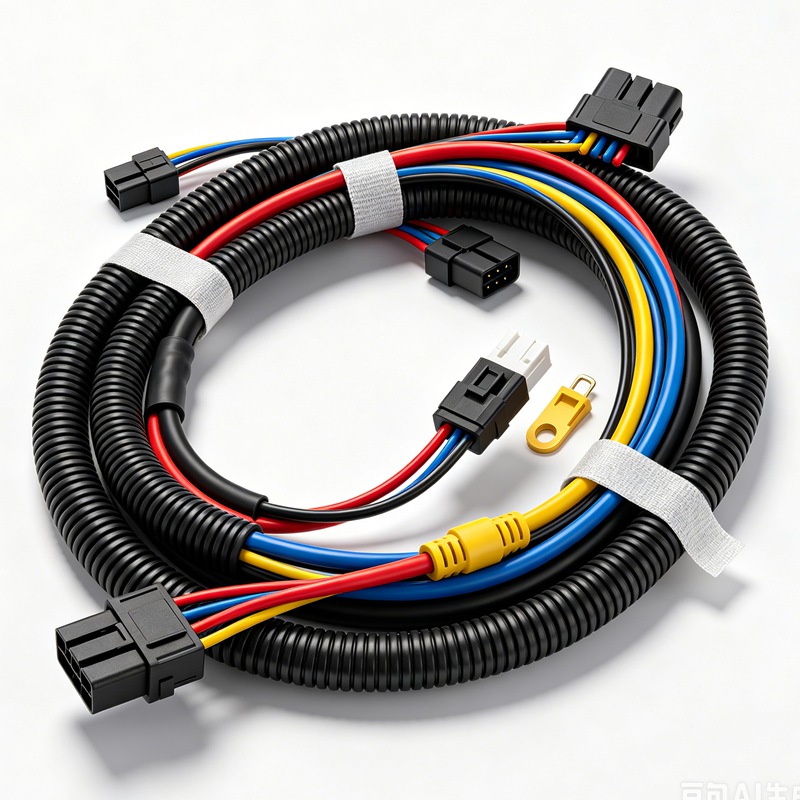

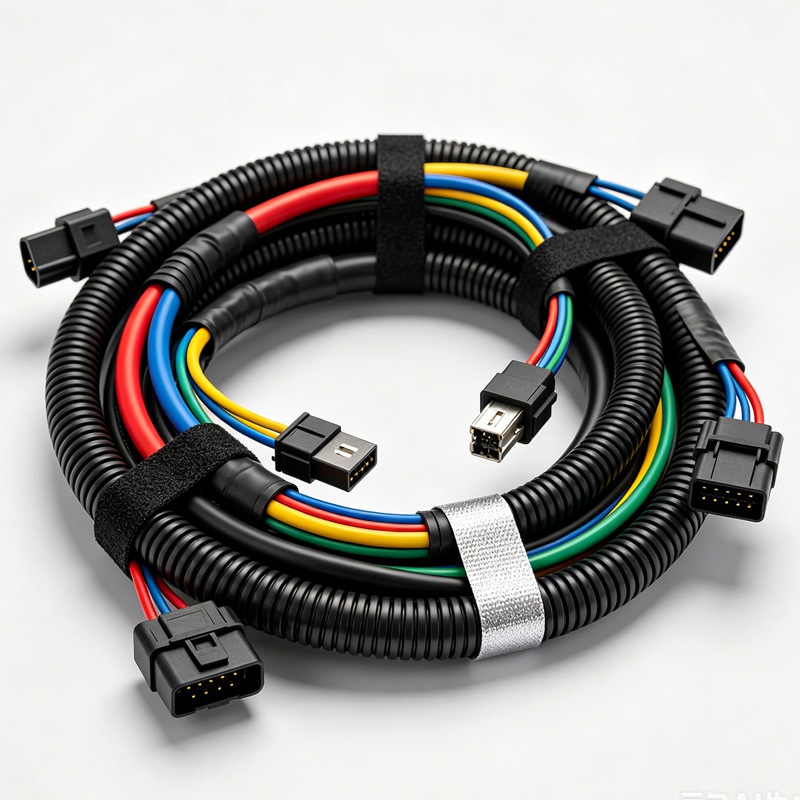

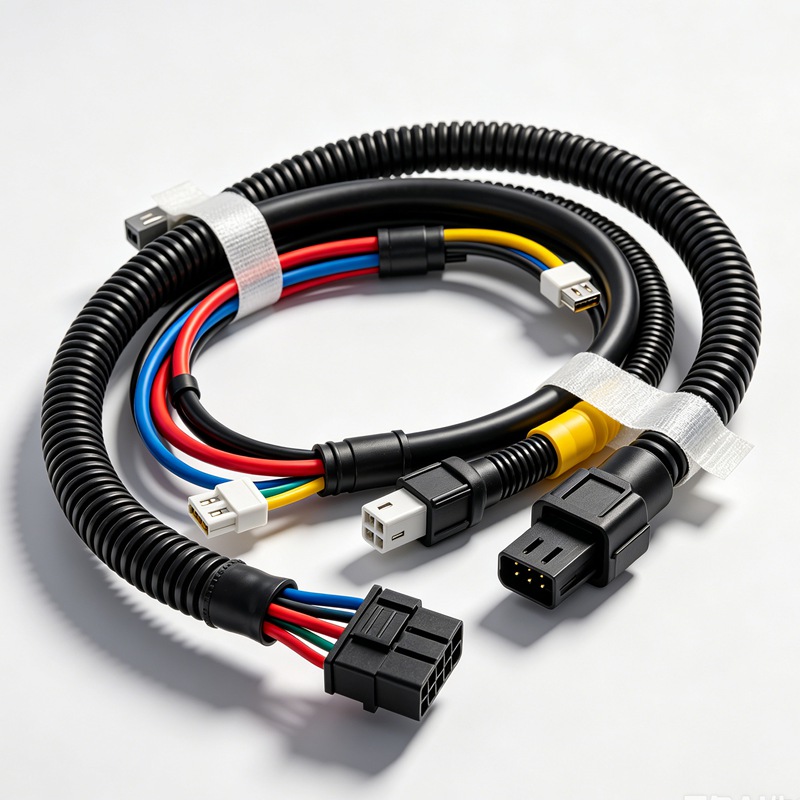

自動車用ワイヤーハーネス
現代の自動車は、安定した高精度な電気接続に依存しています。自動車用ワイヤーハーネスは、単なる配線の集合体ではなく、電力伝送、信号通信、センサー、照明、インフォテインメント、安全システム、先進運転支援技術などを支える中心的な電気分配システムです。
TUOGEEは、車載エレクトロニクス、EVシステム、産業車両、インテリジェントモビリティアプリケーション向けに、カスタム仕様の自動車用ワイヤーハーネスを製造しています。当社のエンジニアリングおよび製造プロセスは、過酷な動作条件下での信頼性、電気的安定性、トレーサビリティ、および長期耐久性を重視しています。
自動車用ワイヤーハーネスの製造能力
TUOGEEは、自動車および産業用途における様々なニーズに対応するため、少量試作品から大量生産までをサポートしています。
対応ハーネスタイプ
- エンジン配線ハーネス
- EVバッテリー配線ハーネス
- 高電圧ケーブルアセンブリ
- ダッシュボード用ワイヤーハーネス
- 照明ハーネス
- センサーケーブルアセンブリ
- 自動車用信号ハーネス
- 配電ハーネス
- 防水配線ハーネス
- カスタム産業用車両ハーネス
ケーブルとコネクタのオプション
お客様のプロジェクト要件に応じて、複数のケーブル規格とコネクタシステムに対応しています。
- PVCワイヤー
- XLPE自動車用ケーブル
- シールド付き信号ケーブル
- 高温ワイヤー
- シリコンケーブル
- 波形チューブ保護
- 編組シールド
- 防水コネクタ
- 端子圧着アセンブリ
プリント基板（PCB）の統合が必要なプロジェクトでは、お客様はハーネスアセンブリと当社のPCBアセンブリサービスおよび電子部品調達ソリューションを組み合わせてご利用になることがよくあります。
自動車用ワイヤーハーネスソリューションの主な特徴
安定した電気的性能
自動車システムでは、振動、温度変動、長時間の動作サイクル下でも、安定した電流と信号の伝送が求められます。適切なハーネス設計は、電気抵抗、干渉、電圧不安定性を低減します。
過酷な環境下でも高い信頼性を発揮
自動車用ハーネスは、以下のものにさらされます。
- 熱
- 水分
- 油汚染
- 機械振動
- ほこり
- 電磁干渉
長期的な耐久性を確保するには、材料の選定と工程管理が極めて重要です。
柔軟なカスタマイズ
車両プラットフォームによって、配線構造、コネクタ配置、ケーブル長、シールドソリューションは異なります。カスタムハーネス設計により、設置効率が向上し、組み立ての複雑さが軽減されます。
拡張可能な製造
電気自動車のスタートアップ企業から、実績のあるOEMプロジェクトまで、拡張可能な生産能力は、安定したリードタイムと品質の一貫性を維持するのに役立ちます。
自動車用ワイヤーハーネスの用途
自動車用ワイヤーハーネスアセンブリは、輸送分野および産業分野で幅広く使用されています。
電気自動車（EV）
電気自動車システムには、絶縁性、遮蔽性、耐熱性を強化した高電圧ハーネスアセンブリが必要となる。
用途例：
- バッテリー管理システム
- 充電システム
- 配電ユニット
- モーターコントローラー
乗用車
ハーネスシステムのサポート:
- ダッシュボード電子機器
- 照明システム
- インフォテインメント
- ADASモジュール
- 空調制御システム
商用車および産業車両
過酷な使用環境においては、振動や環境ストレスに対する強化された保護が必要となる。
代表的な用途としては以下のようなものがあります。
- 物流車両
- 建設機械
- 農業機械
- 産業用自動化車両
スマートエレクトロニクス統合
自動車用ハーネスは、インテリジェントな電子機器や通信システムとの統合がますます進んでいます。関連する製造能力は、当社の多層基板製造およびリジッド基板ソリューションサービスでもご提供しています。
自動車用ワイヤーハーネスの製造工程
自動車グレードの信頼性を実現するには、安定した製造プロセスが不可欠です。
ワイヤーの切断と準備
自動化された装置により、正確な切断長さ、剥離精度、および識別マーキングが保証されます。
端子圧着
圧着の品質は、導電性と長期的な電気的安定性に直接影響します。製造工程では通常、引張力検査と圧着部の断面検証が行われます。
コネクタアセンブリ
コネクタの挿入精度とロックの完全性は、現場での故障リスクを低減するために、組み立て時にチェックされます。
ハーネスの配線と束ね方
ケーブル配線は、一貫性と設置互換性を確保するために、規定の組立基板に沿って行われます。
電気試験
各ハーネスは以下の処置を受けることができます。
- 導通テスト
- 短絡試験
- 絶縁抵抗試験
- 高電圧試験
最終検査
出荷前に目視検査を行い、ラベルの貼付、配送経路の正確性、保護スリーブの装着、および組み立ての完了状況を確認します。
品質管理基準
自動車用ワイヤーハーネスの製造には、厳格な工程管理とトレーサビリティが求められる。
TUOGEEの製造プロセスは、以下の点に重点を置いています。
- 入荷資材検査
- 生産トレーサビリティ
- 圧着品質検証
- 機能電気試験
- プロセス文書化
- バッチの一貫性制御
統合型プリント基板製造を必要とする自動車用電子機器プロジェクトにおいて、お客様は当社のターンキープリント基板組立サービスについてもご参照いただいています。
自動車用ワイヤーハーネスの設計上の考慮事項
現在の容量
過熱や電圧降下を避けるため、電線の太さはシステムの電流要件に合致させる必要があります。
EMIシールド
現代の車両には高密度な電子システムが搭載されている。適切なシールド処理は信号干渉を低減するのに役立つ。
環境保護
水や屋外環境にさらされる用途では、防水コネクタや密閉型アセンブリが必要となることが多い。
機械的耐久性
適切な応力緩和と配管設計がなされていない場合、繰り返される振動や動きによって疲労破壊が生じる可能性があります。
実用性
適切に構成されたハーネスレイアウトは、設置、診断、およびメンテナンスを簡素化します。
材料選定が重要な理由
自動車用ハーネスの性能は、ケーブルとコネクタの材質に大きく左右される。
重要な要素は以下のとおりです。
- 耐熱性
- 柔軟性
- 難燃性
- 耐薬品性
- 耐腐食性
- 長期的な老化の安定性
電気自動車や高出力用途においては、材料の適合性が特に重要となる。
よくある質問
自動車用ワイヤーハーネスとは何ですか？
自動車用ワイヤーハーネスは、ワイヤーを組織的に組み立てたものです。
伝送に使用される端子、コネクタ、および保護材料
車両全体への電力供給と信号伝送。
自動車用ワイヤーハーネスはどのような業界で使用されていますか？
自動車用ハーネスは乗用車に広く使用されています。
電気自動車、産業機器、商業輸送、
農業機械、およびインテリジェントモビリティシステム。
自動車用配線ハーネスはカスタマイズできますか？
はい。ハーネスは一般的にコネクタの種類に基づいてカスタマイズされます。
ケーブル仕様、配線構造、電圧要件、
遮蔽、および環境条件。
自動車用ワイヤーハーネスにはどのような試験が実施されますか？
一般的なテストには、導通テスト、絶縁抵抗テストなどがあります。
試験、高電圧試験、圧着引張力試験、および
目視検査。
低電圧ハーネスと高電圧ハーネスの違いは何ですか？
低電圧ハーネスは主に信号と標準的な電気配線をサポートします
高電圧ハーネスはEVバッテリー用に設計されていますが、
モーター、およびより高い絶縁性と安全基準を必要とする電力システム。
防水仕様の自動車用配線ハーネスは入手可能ですか？
はい。防水ハーネスアセンブリは密閉型コネクタを使用しています。
保護スリーブ、および過酷な屋外環境向けの特殊素材
または湿気の多い環境。
配線ハーネスをプリント基板アセンブリに組み込むことは可能ですか？
はい。多くの自動車用電子システムは配線ハーネスを組み合わせています。
プリント基板アセンブリ、制御モジュール、センサー、および組み込み電子機器を含む。
配線ハーネスの信頼性に影響を与える要因は何ですか？
主な要因には、材料の品質、圧着の一貫性、
コネクタの安定性、配線設計、環境保護、
および電気試験手順。
