電子製品の「基幹」であるプリント基板（PCB）技術は、ますます厳しくなる要求に応えるべく、進化を続けなければなりません。優れた多層構造と信号完全性という利点を持つ8層PCBは、現代のハイエンド電子機器において欠かせない主要部品となっています。
8層基板の設計上の利点

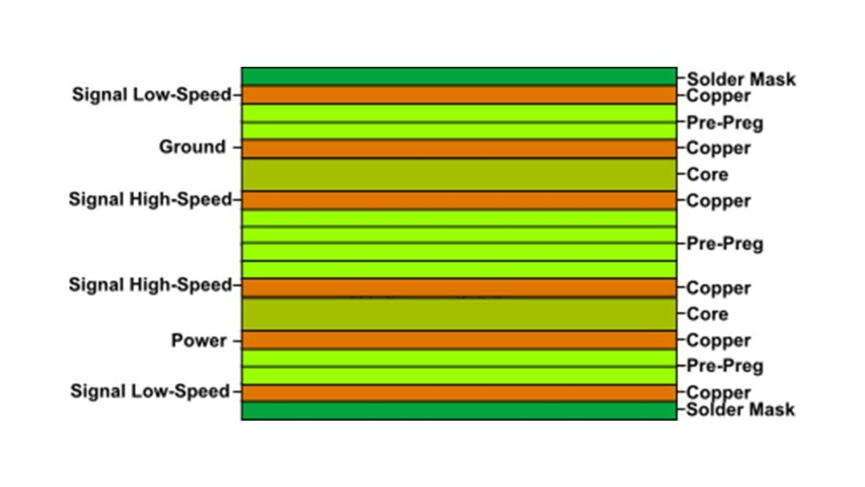

1. 精密積層設計
当社の8層基板は、業界をリードする「2-4-2」対称積層構造を採用しています。
- 上層と下層：信号層（マイクロストリップ設計）
- レイヤー2と7 ：グランドプレーン（完全な基準面）
- レイヤー3および6 ：内部信号層（ストリップライン設計）
- レイヤー4および5 ：電源プレーン（分割された電源ドメイン）
この構造により、以下のことが保証されます。
✓優れたEMIシールド性能（放射を15～20dB低減）
✓インピーダンス制御精度は±5%以内
✓クロストーク抑制が30%以上向上
2. 信号完全性の最適化
高速設計における主要パラメータ：
- 28Gbps以上の高速信号伝送に対応
- 挿入損失 <0.5dB/インチ @ @10GHz
- 遅延スキューは±10ps/インチ以内に制御される。
DDR4/DDR5メモリインターフェースに対応
材料科学における画期的な応用
1. 高性能基板オプション
当社は、さまざまなニーズに対応する複数の素材ソリューションを提供しています。
- 標準規格：FR-4 Tg170（コスト効率の高いソリューション）
- 高周波：ロジャース4350B（5Gミリ波アプリケーション）
- 高信頼性：Megtron 6（サーバー／データセンター向け）
- 特殊用途：ポリイミド（航空宇宙）
2. 銅箔技術革新
リバース・トリート・フォイル（RTF）技術の使用：
- 表面粗さを1.2μmまで低減
- 挿入損失が20%改善
- 剥離強度が15%向上
製造における卓越性の追求
1. 高精度加工能力
- レーザー穴あけ：最小穴径75μm
- トレース/間隔：3/3mil（量産能力）
- 層間位置合わせ精度：±25μm
- 板厚公差：±8％
2. 高度な表面仕上げ
さまざまな用途に最適なソリューション：
- ENIG（標準デジタル回路）
- ENEPIG（高周波／RFアプリケーション）
- 浸漬銀（高速デジタル設計）
- OSP（家電製品）
代表的な用途とソリューション
1. 5G通信機器
- 基地局AAU：ミリ波周波数に対応
- 光モジュール：56Gbps PAM4信号伝送
- 小型セル：高密度集積ソリューション
2. AIハードウェア
- GPUアクセラレータカード：16層スタック設計
- TPUモジュール：高出力密度熱ソリューション
- エッジコンピューティングデバイス：コンパクトなデザイン
3. 車載エレクトロニクス
- ADAS制御ユニット：車載グレードの信頼性
- スマートコックピット：マルチディスプレイによる運転
車載ネットワーク：高速バスの設計
信頼性検証システム
当社は包括的な品質保証システムを構築しました。
- 設計段階：SI/PIシミュレーション解析
- プロトタイプ段階：
- インピーダンス測定（TDR）
- 熱衝撃試験（-55℃～125℃、1000サイクル）
- 高加速寿命試験（HALT）
- 量産段階：
- 100%電気検査
- AOI 完全検査
- 定期的な信頼性サンプリング
カスタマーサポートエコシステム
当社は包括的な技術サポートを提供します。
- 設計コンサルティング：回路図作成からPCBレイアウトのガイダンスまで
- シミュレーションサービス：HyperLynx/SIwave解析
- テストサービス：テストボードとレポートを提供
- ラピッドプロトタイピング：5日間でサンプル納品
- 量産支援：月間生産能力50,000㎡
「当社の8層基板ソリューションを選択することで、以下のメリットが得られます。
✓信号完全性の専門家によるサポート
✓実績のある信頼性の高い設計ソリューション
✓柔軟な生産能力
✓競争力のある納期とコスト
お客様のプロジェクトに合わせた8層基板ソリューションについては、今すぐ当社の技術コンサルタントにお問い合わせください！
